DC Toolkit ENTERPRISE 2018

DC Toolkit ENTERPRISE 2018 entspricht einer Reihe von Zusatzwerkzeugen, die Ihnen das Arbeiten mit DesignCAD in den Bereichen Bemaßung, Linienarten, Texte und der Erstellung von Stücklisten erheblich erleichtert.

Desweiteren enthält die Enterprise-Version weitere nützliche DCT-Makros, die in der Edition DC Toolkit FREE nicht enthalten sind. Abgerundet wird das Enterprise-Paket mit der sehr einfachen Integration von DCT Toolboxen (Befehlszusammenstellungen speziell für das schnelle Arbeiten mit DesignCAD) und dem kompletten DC Training-Angebot.


DC Toolkit ENTERPRISE 2018 inkl.
DC Training (Online)-Zugang: Nur 49,95 €*

*Alle Preisangaben inkl. Mwst.

*Sie werden zur Bestellung an unseren Fachhandelspartner c&H Ausbildungsmedien Distribution GmbH weitergeleitet.

Willkommen bei DC Toolkit ENTERPRISE

DC Toolkit ENTERPRISE entspricht einer Reihe von Zusatzwerkzeugen, die Ihnen das Arbeiten mit DesignCAD in den Bereichen Bemaßung, Linienarten, Texte und der Erstellung von Stücklisten erheblich erleichtert.

Der Grundaufbau entspricht einem separaten Fenster oder Werkzeugkasten (DC Toolkit Enterprise), das sich synchron zu DesignCAD bewegt. Wird DesignCAD verkleinert (minimiert) ist auch das Fenster von DC Toolkit Enterprise nicht mehr auf dem Bildschirm sichtbar. Wird DesignCAD vergrößert, erscheint auch automatisch das DC Toolkit Enterprise-Fenster.

Im Unterschied zu den Versionen DC Toolkit Pro und DC Toolkit Pro Plus bietet die Enterprise-Version weiterhin die Möglichkeit, das DC Toolkit-Fenster auch nachträglich aus DesignCAD heraus zu starten. DC Toolkit Enterprise bietet dazu eine sehr einfache Integration eines DC Toolkit-Buttons an.

Desweiteren enthält die Enterprise-Version weitere nützliche DCT-Makros, die in den Editionen DC Toolkit Pro und DC Toolkit Pro Plus nicht enthalten sind. Abgerundet wird das Enterprise-Paket mit der sehr einfachen Integration von DCT Toolboxen (Befehlszusammenstellungen speziell für das schnelle Arbeiten mit DesignCAD) und dem kompletten DC Training-Angebot.

Angepasst auf den deutschen Industriestandard übernehmt die Applikation sämtliche notwendigen Einstellungen für das maßstäbliche Arbeiten mit Texten, Linienarten und Bemaßungen.

Darüber hinaus stehen Ihnen Werkzeuge für das einfache Erstellen einer Nut, Falz oder eines Rechteckes zur Verfügung.

Es stehen Ihnen drei Brancheneinstellungen zur Verfügung:

  • Maschinenbau/Konstruktion
  • Tischler/Schreiner
  • Architektur/Planung



Desweiteren wird der Bereich 3D PRINT unterstützt.

Alle drei Bereiche werden kontinuierlich gepflegt und ständig erweitert. Je nach Brancheneinstellung steht Ihnen eine umfangreiche Symbolbibliothek zur Verfügung.

In den Bereichen Tischler/Schreiner/Architektur/Planung finden Sie über 300 Symbole aus dem Innen-/Architektur-Bereich, wie z.B. Symbole für Bad, Büro, Fenster, Küche, Schlafzimmer, Treppen und Wohnzimmer.

In den Bereichen Maschinenbau/Konstruktion finden Sie über 250 Symbole aus den Bereichen Muttern, Scheiben, Schrauben, Form- & Lagetoleranzen, Oberflächen, Schweißnähte, Beschriftungen und Stücklisten.



Die Highlights von DC Toolkit ENTERPRISE

DC Connect – Verlinkung mit externen Dateien
Mit DC Connect können Anwender ab sofort eine Verlinkung bei Objekten hinterlegen. Die externen Dateien können mit Hilfe von DC Connect direkt aus der Zeichnung geöffnet werden. Ein umständliches Suchen entfällt!

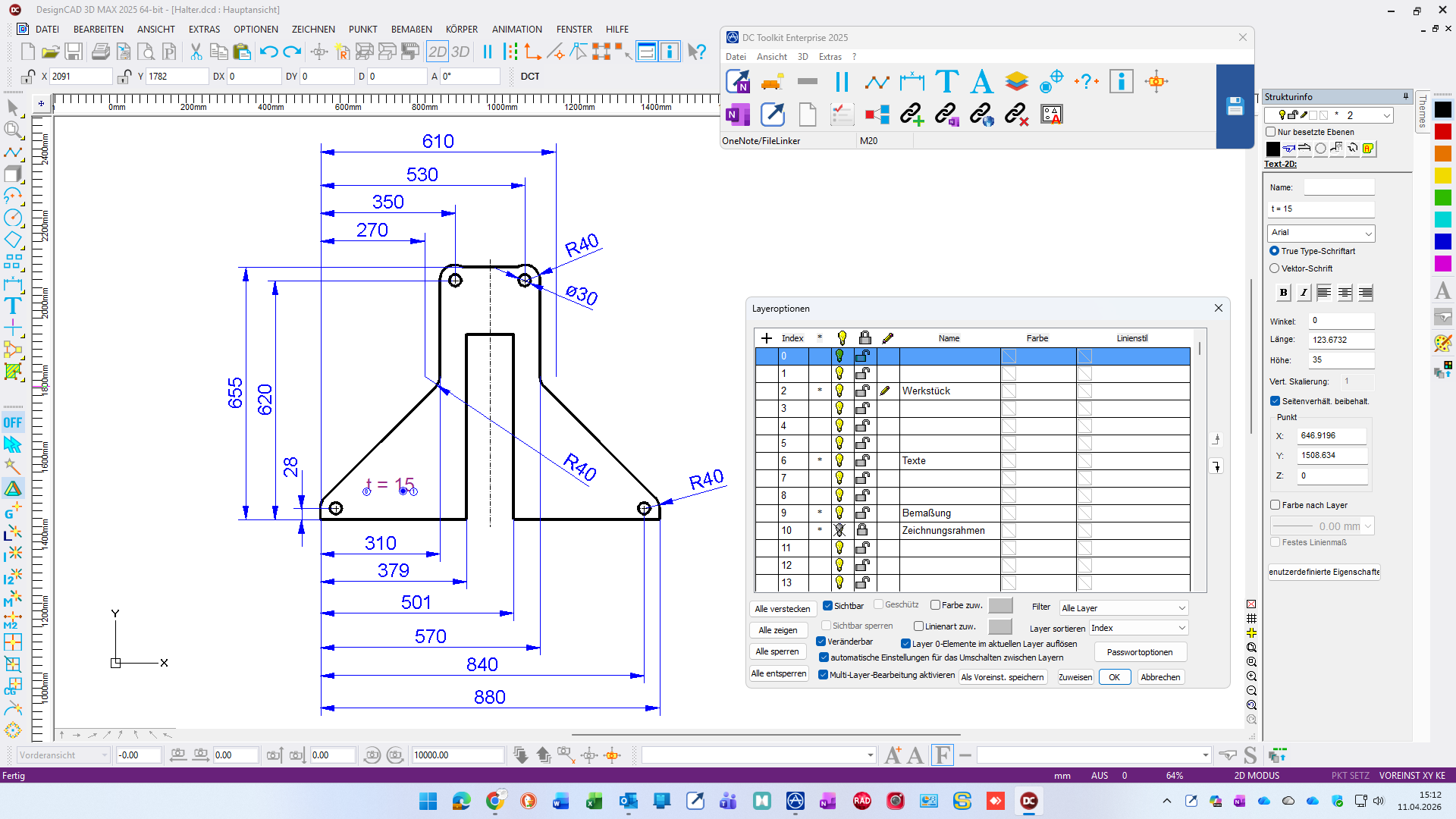

Schnelle Bemaßung Ihrer 3D-Ansichten
Mit der DC Toolkit Enterprise-Funktion 3D-Bem bemaßen Sie sehr schnell Ihre 3D-Konstruktion in der Vorder- Seiten und Draufsicht. 3D-Bem Bemaßungen werden entsprechend Ihrer Perspektiv-Ansicht (Vorder-, Seiten oder Draufsicht) auf separate Layer organisiert. Die Einteilung auf Layer definieren Sie in den DC Toolkit Enterprise-Optionen.

Alle Einstellungen bzgl. des Maßstabes übernimmt DC Toolkit Enterprise automatisch für Sie.

Doppelte Linien aus 2D-Ableitungen entfernen
Der Befehl Doppelte Linien entfernen entfernt doppelte Linien aus einer Zeichnung. Doppelte Linien entstehen meist beim Speichern einer 2D-Ableitung von einem 3D-Modell. Bei der Nachbearbeitung einer 2D-Ableitung können doppelte Linien sehr störend wirken. Die DC Toolkit Enterprise-Funktion entfernt sehr einfach und schnell doppelte Linien aus einer Zeichnung.

Ausrichtungshilfen für das Positionieren von 2D-Ableitungen
Für das Positionieren von 2D-Ableitungen bietet der Befehl Ausrichtungshilfe eine optimale Hilfestellung. Mit Unterstützung des Befehles werden automatisch zwei Konstruktionslinien erstellt, die das exakte Positionieren und Ausrichten sehr einfach gestalten.

Facettenlinien aus 2D-Ableitungen entfernen
Mit Hilfe von DC Toolkit Enterprise entfernen Sie einfacher als jemals zuvor Facettenlinien aus 2D-Ableitungen. Mit wenigen Arbeitsschritten werden unnötige Facettenlinien entfernt.

Bemaßen von Vektorkreisen und -bögen
Die DesignCAD-Bemaßungsbefehle für Radien, Durchmesser und Bögen arbeiten in der Regeln nur bei Kreis- und Bogen-Elementen. Mit DC Toolkit Enterprise wurde nun die Möglichkeit erweitert, jetzt auch Vektorkreis und -bögen zu bemaßen.

Zuweisen von Elementen auf einen Layer und Farbanpassung
Der Befehl Elemente/Layer zuordnen weist markierte Elemente in der Zeichnung einem Layer zu. Optional kann beim Zuweisen auch die voreingestellte Layerfarbe zugewiesen werden.

Nachträgliches Starten von DC Toolkit aus der DesignCAD-Benutzeroberfläche
DC Toolkit Enterprise bietet dazu eine sehr einfache Integration eines DC Toolkit-Buttons an. Diese Funktion ist besonders für Anwender interessant, die DesignCAD-Zeichnung aus dem Windows Explorer heraus starten und anschließend DC Toolkit hinzuschalten wollen.

Weitere DCT Toolboxen (Befehlszusammenstellungen für das schnelle Arbeiten mit DesignCAD)
Die DCT Toolboxen entsprechen Befehlszusammenstellungen, die aus einer über einer über 20-jährigen Erfahrung mit DesignCAD resultieren. Die DCT Toolboxen werden sehr einfach und schnell über DC Toolkit Enterprise geladen/installiert.



DC Toolkit ENTERPRISE enthält weiterhin:

Komplettes Trainingsangebot von DC Training
Mit DC Training decken Sie das Grundlagen-Wissen für die Anwendung von DesignCAD komplett ab. Mit DC Training erhalten Sie das komplette Fachwissen bzgl. der 2D- und 3D-Konstruktion mit DesignCAD. Ergänzt werden die Trainingsunterlagen und -Videos mit Wissen zum Thema 3D-Drucken mit DesignCAD. Alle Trainingsunterlagen ins Online und auf jedem Gerät (Computer oder Pad) verfügbar.

  • DesignCAD-Grundlagen: Lernen Sie in über 90 Kapiteln schnell und effektiv den Umgang mit dem CAD-System DesignCAD (Demo Kapitel unter https://dws-helpdesk.de/designcad-grundlagen)
  • DesignCAD 3D-Konstruktion: Lernen Sie in über 30 Kapitel und in 5 Übungen die Grundlagen der 3D-Konstruktion, das Erstellen eines 3D-Schriftzuges, das Funktionsmodell Gabelgelenk
    sowie die Konstruktion/Herstellen eines AirRacers. (Demo Kapitel unter https://dws-helpdesk.de/designcad-3d-konstruktion)
  • 3D Druck-Grundlagen: Lernen Sie die wichtigsten Grundlagen zum Thema 3D-Druck. Verfahren, Materialien, Formate, Slicer, Raft, Brücken, Überhänge und vieles mehr. (Demo Kapitel unter https://dws-helpdesk.de/grundlagen-3d-druck]



Zugang zu neuen Funktionsupdates
Die Entwicklung von DC Toolkit schreitet natürlich kontinuierlich voran. Als DC Toolkit Enterprise-Anwender erhalten Sie Funktionsupdates immer an erster Stelle.

Umfangreiche Erweiterung durch weitere DCT-Makros
Im Vergleich zu DC Toolkit FREE beinhaltet DC Toolkit ENTERPRISE mehr als 15 weitere hilfreiche DCT Makros.

Alle DC Toolkit Editionen im Vergleich

Je nach Branchenausgabe wird DC Toolkit mit einer umfangreichen Symbolbibliothek ergänzt.

Produktname DC Toolkit FREE DC Toolkit ENTERPPRISE
Applikationen/Zugänge

DC Toolkit Pro 2018



DC Toolkit Enterprise 2018

inkl. DC Training (Online)

Systemvoraussetzung

DesignCAD 3D MAX 2018

DesignCAD 2D 2018

DesignCAD 3D MAX 2018

DesignCAD 2D 2018

Zugang zu Vorgängerversionen: DC Toolkit Pro V26 DC Toolkit Enterprise V26
Preis Kostenfreier Download Vollversion/Upgrade: 49,95 €*
 Verfügbare Brancheneinstellungen

Maschinenbau/Konstruktion

Tischler/Schreiner

Architektur/Planung

Maschinenbau/Konstruktion

Tischler/Schreiner

Architektur/Planung

 Unterschiede:
Übernahme von Layerstrukturen bei Zeichnungserstellung NEIN JA
Komfortable Stücklisten-Erstellung NEIN JA
Automatische Größenermittelung für die Attribut-Erstellung NEIN JA
Stückliste speicherbar als CSV (Excel), TXT (Word) oder Zwischenablage NEIN JA
Attribute als Elementeigenschaften hinterlegbar NEIN JA
Visual Styles 6 16
3D-Bem - Schnelles Bemaßen Ihrer 3D-Konstruktion NEIN JA
Bemaßen von Vektorkreisen und -bögen (2D & 3D) NEIN JA
Doppelte Linien aus 2D-Ableitungen entfernen NEIN JA
Ausrichtungshilfen für das Positionieren von 2D-Ableitungen NEIN JA
Zuweisen von Elementen auf einen Layer und Farbanpassung NEIN JA
DC Connect (externe Dateien verknüpfen / Web-Links einfügen) NEIN JA
DC Toolkit Start-Button in DesignCAD NEIN JA
Unterstützung des DesignCAD Papierbereiches NEIN JA
DC Toolkit - Makros (hilfreiche Funktionsergänzungen) 2 18
Weitere DCT Toolbox (Befehlszusammenstellungen) ladbar NEIN JA
Zugang zu neuen Funktionsupdates  NEIN JA
NEU: DC Save/Revision NEIN JA

*Inkl. der gesetzlichen Mwst.



DesignCAD 2D 2018 oder DesignCAD 3D MAX 2018
