DesignCAD 3D Max V32 (2025)

Zeichnen von Grundelementen

DesignCAD ermöglicht das präzise Erstellen grundlegender geometrischer Elemente wie Linien, Polylinien, Bögen, Splines, Rechtecke, Kreise und Ellipsen. Darüber hinaus können auch einfache Formen wie Linienzüge, Polygone oder Rechtecke erstellt und in ihren Eigenschaften flexibel angepasst werden.

Bearbeiten von Objekten

Beim Bearbeiten von Objekten bietet DesignCAD eine Vielzahl leistungsfähiger Editierwerkzeuge. Dazu gehören grundlegende Funktionen wie Verschieben, Kopieren, Drehen, Spiegeln und Skalieren. Ebenso ermöglicht DesignCAD das präzise Anpassen von Elementen durch Trimmen, Strecken, Teilen, Auflösen oder Zusammenfügen. Darüber hinaus unterstützt die Software das mehrfache Löschen sowie das gleichzeitige Ändern der Eigenschaften mehrerer Objekte. Für exakte Korrekturen stehen zudem Werkzeuge wie das Setzen von Bezugspunkten, das Fällen von Loten oder das Schneiden von Kanten zur Verfügung.

Bemaßung & Beschriftung

DesignCAD bietet umfassende Funktionen für Bemaßung und Beschriftung. Dazu zählen lineare, radiale, Durchmesser‑ und Winkelmaßlinien sowie sowohl automatische als auch manuelle Bemaßungen. Zudem stehen ein- und mehrzeilige Textwerkzeuge zur Verfügung, mit denen sich Zeichnungen klar und strukturiert dokumentieren lassen. Ergänzend ermöglicht DesignCAD das Erstellen und Bearbeiten individueller Text‑ und Bemaßungsstile, um eine einheitliche und professionelle Darstellung sicherzustellen.

Schraffuren & Flächenfüllungen

DesignCAD bietet umfangreiche Möglichkeiten für Schraffuren und Flächenfüllungen. Dazu gehören sowohl Standard‑ als auch benutzerdefinierte Schraffuren, die sich flexibel auf unterschiedliche Elemente anwenden lassen. Flächen, isolierte Objekte oder Schnitte können gezielt gefüllt werden, um Zeichnungen klar zu strukturieren. Zudem ermöglicht DesignCAD das präzise Anpassen von Mustern, einschließlich Skalierung und Winkelausrichtung, sodass Schraffuren optimal an den jeweiligen Darstellungszweck angepasst werden können.

Dateiverwaltung & Austausch

DesignCAD unterstützt eine Vielzahl gängiger Dateiformate und bietet flexible Austauschmöglichkeiten. Neben den Standardformaten DWG und DXF erlaubt die Software auch den Import und Export weiterer Formate wie PDF oder Bitmap-Formate.

Drucken & Plotten

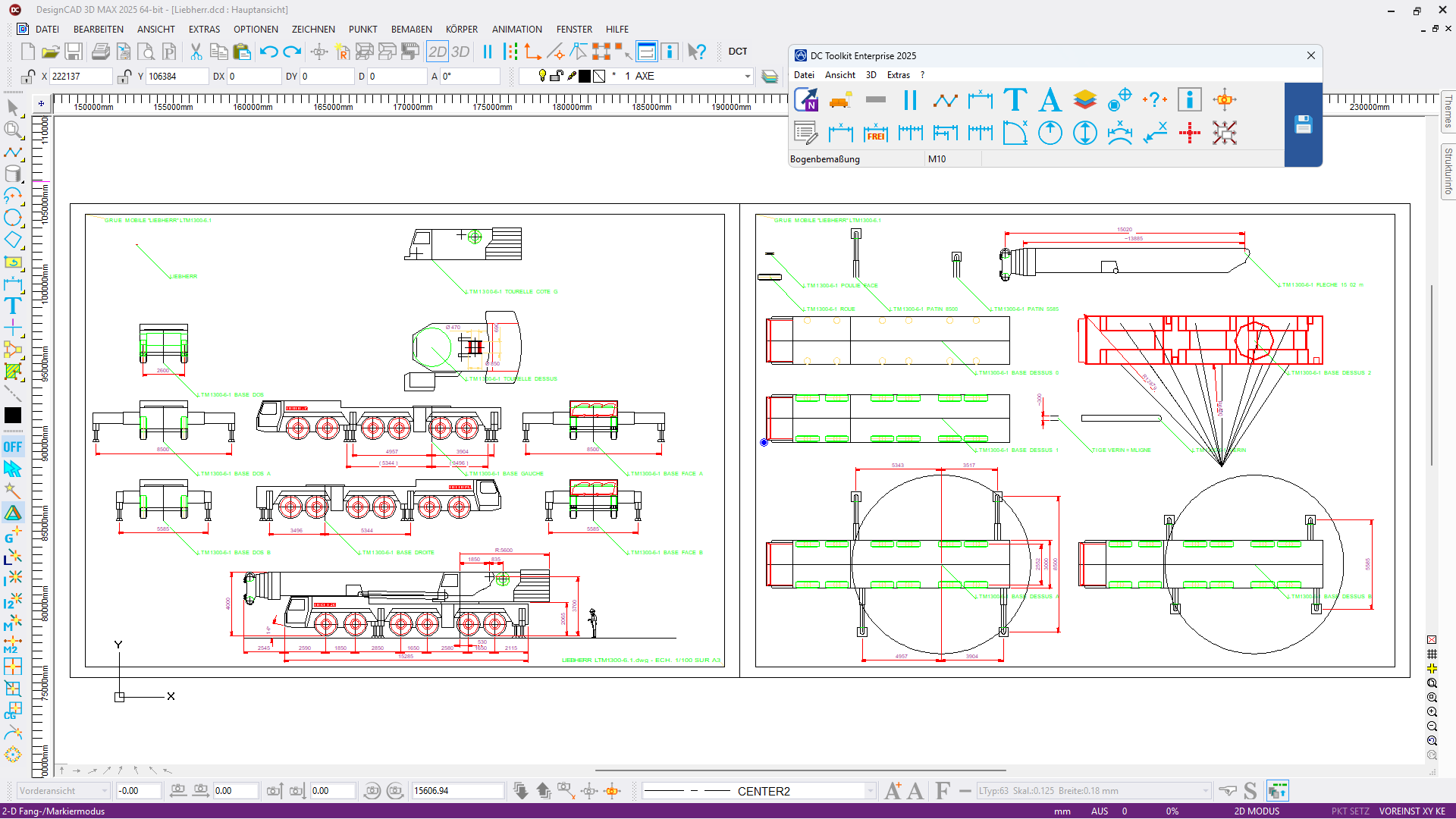

DesignCAD bietet umfangreiche Möglichkeiten für das Drucken und Plotten technischer Zeichnungen. Dazu gehört das maßstabsgerechte Ausgeben von Plänen – etwa im Maßstab 1:10, 1:100 oder anderen gängigen Formaten. Außerdem unterstützt DesignCAD sowohl das Arbeiten im Modellbereich als auch die Nutzung von Papierbereichen (Layouts), um Zeichnungen übersichtlich aufzubereiten. Ergänzend lassen sich individuelle Plot‑Stile und Druckvorlagen erstellen, was eine konsistente und professionelle Ausgabe der Zeichnungen ermöglicht. Optional unterstützt Sie die Zusatzapplikation DC Toolkit Enterprise* (nicht im Lieferumfang enthalten) für das maßstäbliches Zeichnen.

Mess‑ und Analysewerkzeuge

DesignCAD stellt hilfreiche Mess‑ und Analysewerkzeuge zur Verfügung, um Zeichnungen präzise zu überprüfen und auszuwerten. Dazu gehören Funktionen zum Messen von Abständen, Radien, Winkeln und Flächen. Ergänzend bietet DesignCAD 2D praktische Prüffunktionen sowie detaillierte Objektinformationen, die eine genaue Kontrolle und Bewertung aller Elemente innerhalb der Zeichnung ermöglichen.

*DC Toolkit Enterprise ist ein Zusatzprodukt und separat bestellbar.

Benutzer können sich auf schnellere Verarbeitungsgeschwindigkeiten, erweiterte Kompatibilität mit branchenüblichen Formaten und verfeinerte Tools für mehr Präzision freuen. Leistungsoptimierungen reduzieren Verzögerungen erheblich und machen Interaktionen flüssiger und dynamischer.

Höhere Performance

Die „Polylinien-Darstellung“ wurde optimiert, um eine deutlich verbesserte Leistung zu erzielen. Das Vergrößern und Verkleinern oder Neuzeichnen der Zeichnung erfolgt nun wesentlich schneller, wodurch Verzögerungen reduziert und die Reaktionsfähigkeit verbessert werden. Diese Optimierung führt zu einer etwa 7-fachen Leistungssteigerung, wie der folgende Vergleich zeigt:

Zoomen:
DesignCAD 3D Max V31: 1422 ms
DesignCAD 3D Max V32: 219 ms

Aufbereiten:
DesignCAD 3D Max V31: 1406 ms
DesignCAD 3D Max V32: 203 ms

ODA Version 25.7 Support

DesignCAD™ unterstützt ODA Version 25.7 und bietet damit verbesserte Leistung, eine breitere Kompatibilität - einschließlich AutoCAD®-Unterstützung von R12 bis 2025 - sowie Zugang zu erweiterten Funktionen und Optimierungen. Diese Version erhöht die Stabilität, erweitert die Unterstützung für industriewichtige Dateiformate und verfeinert APIs für effizientere Entwicklungsprozesse.

SketchUp 2024 Support

Die Unterstützung von DesignCAD™ für SketchUp 2024 verbessert die Kompatibilität mit einem der am häufigsten verwendeten 3D-Modellierungsformate. Mit diesem Update können Benutzer SketchUp-Dateien effizient importieren, bearbeiten und exportieren, wodurch ein reibungsloser Workflow® zwischen den beiden Softwareprogrammen gewährleistet wird. Die verbesserte Integration umfasst wahrscheinlich eine bessere Geometrieverarbeitung, optimiertes Textur-Mapping und erweiterte Skalierungsoptionen, wodurch es einfacher wird, die Designgenauigkeit bei der plattformübergreifenden Arbeit beizubehalten.

Grundformen

DesignCAD™ führt neue Grundform Geometrien ein, um seine Zeichen- und Modellierungsfunktionen zu erweitern. Benutzer können für jede Form präzise Parameter definieren, wodurch eine genaue Konstruktion und eine bessere Kontrolle über die Abmessungen gewährleistet werden. Diese Grundformen unterstützen eine vielseitige Gestaltung und machen das geometrische Zeichnen einfacher und nachvollziehbar. Mit diesen neuen Formen verbessert DesignCAD™ die Zugänglichkeit für Anwender aus verschiedenen Branchen und ermöglicht vielseitigere und detailliertere Modellierungsanwendungen. Ob für technische Zeichnungen oder kreative Projekte - diese Geometrien bieten eine solide Grundlage für strukturierte Konstruktionsarbeiten.

Punkte auf Pfad-Werkzeug

DesignCAD™ führt das Werkzeug „Punkte auf Pfad“ ein, mit dem Benutzer Punkte entlang verschiedener Pfade platzieren können, darunter Kurven, Splines, Linien, Vektoren, Ebenen, Polygone, Bögen und Kreise. Dieses Werkzeug ermöglicht eine präzise Steuerung der Punktverteilung und hilft Benutzern dabei, detaillierte und genaue Entwürfe zu erstellen. Benutzer können zwischen zwei Platzierungsmodi wählen: Festlegen eines festen Abstands zwischen Punkten für gleichmäßige Abstände oder Festlegen der Anzahl der erforderlichen Punkte auf einem bestimmten Pfad. Diese Optionen ermöglichen eine größere Flexibilität bei der Anordnung von Punkten, wodurch dieses Werkzeug für eine Vielzahl von Designaufgaben nützlich ist.

Verbesserte Stabilität und Funktionalität

Dieses Update enthält über 50 wichtige Fehlerbehebungen, die die Stabilität und Benutzerfreundlichkeit erheblich verbessern. Der Import von PDF-Dateien, die Zeichenwerkzeuge und die Aktualisierung von Ebenen wurden für eine bessere Leistung optimiert, wodurch die Interaktion flüssiger und effizienter wird. Die Anpassungsoptionen wurden um zusätzliche Linienstile erweitert, während Verbesserungen an der Toolbox und der Neuzeichnung die Reaktionsfähigkeit erhöhen.

Stabilitätskorrekturen beheben frühere Abstürze und Einfrierprobleme und sorgen so für mehr Zuverlässigkeit bei verschiedenen Aufgaben. Dank verbesserter Spiegelungsfunktionen, einer besseren Navigation im Blockeditor und einer verbesserten Kompatibilität beim Dateiimport profitieren Benutzer von einem optimierten und produktiveren Arbeitsablauf.

AI Image Rendering Workflow mit FileLinker Enterprise und DesignCAD

Generieren Sie in wenigen Minuten eine fotorealistische Visualisierung von einer 3D-Darstellung.
Ohne Kenntnisse von Texture Mapping oder dem Setzen von Lichtquellen.

AI Image Rendering Workflow mit FileLinker Enterprise und DesignCAD (Beispiele)

Höhere Performance

Punkte auf Pfad

Mindestanforderungen

• Microsoft Windows 11 (64-Bit) oder Windows 10 (64-Bit)
• 4 GB RAM
• 750 MB freier Festplattenspeicher
• Internetverbindung für den Download und die Aktivierung

*DesignCAD ist für Desktops oder Laptops konzipiert, die die angegebenen Systemanforderungen erfüllen. Die Windows RT-Technologie für die Verwendung auf Tablets wird nicht unterstützt.
