DesignCAD 2D V32 (2025)

Zeichnen von Grundelementen

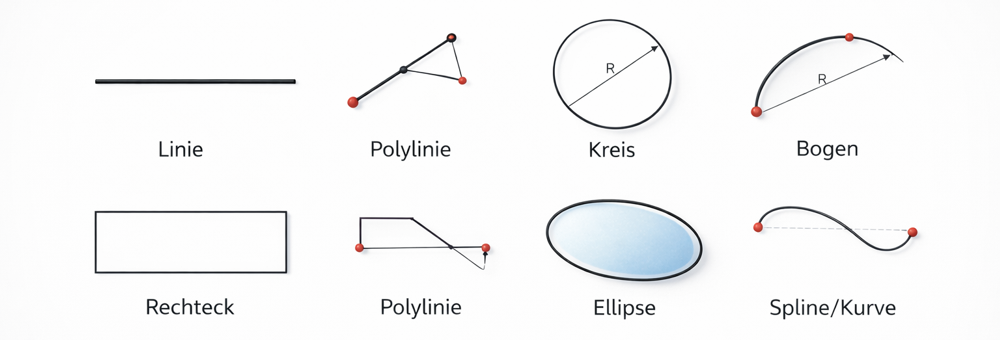

DesignCAD ermöglicht das präzise Erstellen grundlegender geometrischer Elemente wie Linien, Polylinien, Bögen, Splines, Rechtecke, Kreise und Ellipsen. Darüber hinaus können auch einfache Formen wie Linienzüge, Polygone oder Rechtecke erstellt und in ihren Eigenschaften flexibel angepasst werden.

Bearbeiten von Objekten

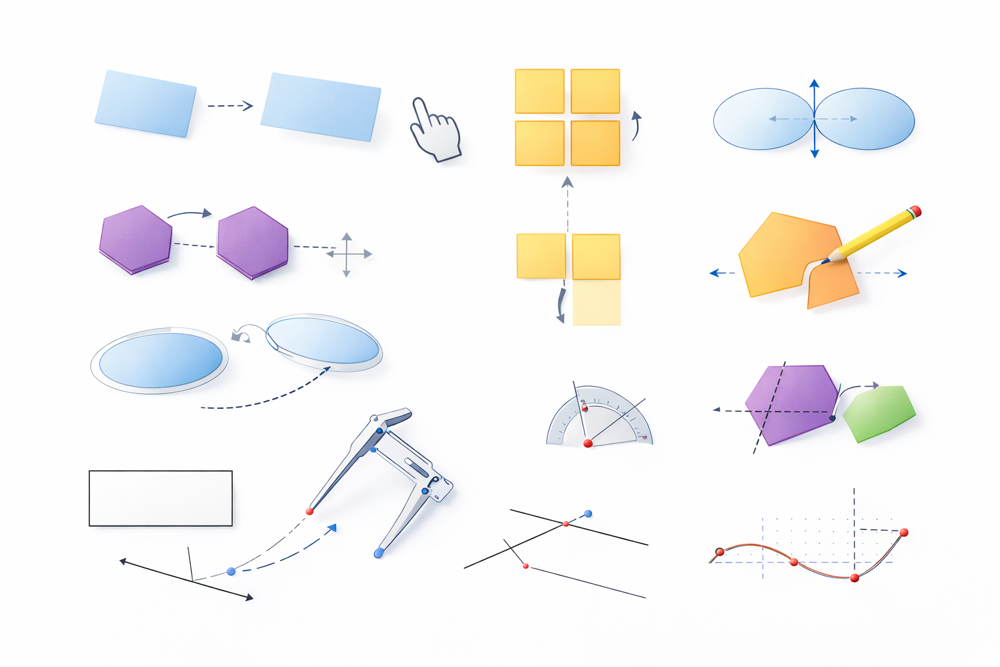

Beim Bearbeiten von Objekten bietet DesignCAD eine Vielzahl leistungsfähiger Editierwerkzeuge. Dazu gehören grundlegende Funktionen wie Verschieben, Kopieren, Drehen, Spiegeln und Skalieren. Ebenso ermöglicht DesignCAD das präzise Anpassen von Elementen durch Trimmen, Strecken, Teilen, Auflösen oder Zusammenfügen. Darüber hinaus unterstützt die Software das mehrfache Löschen sowie das gleichzeitige Ändern der Eigenschaften mehrerer Objekte. Für exakte Korrekturen stehen zudem Werkzeuge wie das Setzen von Bezugspunkten, das Fällen von Loten oder das Schneiden von Kanten zur Verfügung.

Bemaßung & Beschriftung

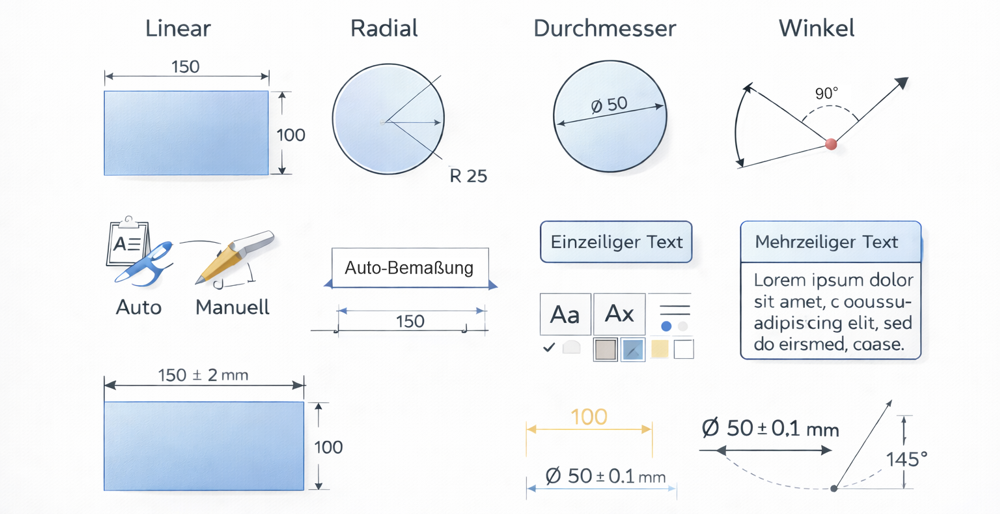

DesignCAD bietet umfassende Funktionen für Bemaßung und Beschriftung. Dazu zählen lineare, radiale, Durchmesser‑ und Winkelmaßlinien sowie sowohl automatische als auch manuelle Bemaßungen. Zudem stehen ein- und mehrzeilige Textwerkzeuge zur Verfügung, mit denen sich Zeichnungen klar und strukturiert dokumentieren lassen. Ergänzend ermöglicht DesignCAD das Erstellen und Bearbeiten individueller Text‑ und Bemaßungsstile, um eine einheitliche und professionelle Darstellung sicherzustellen.

Schraffuren & Flächenfüllungen

DesignCAD bietet umfangreiche Möglichkeiten für Schraffuren und Flächenfüllungen. Dazu gehören sowohl Standard‑ als auch benutzerdefinierte Schraffuren, die sich flexibel auf unterschiedliche Elemente anwenden lassen. Flächen, isolierte Objekte oder Schnitte können gezielt gefüllt werden, um Zeichnungen klar zu strukturieren. Zudem ermöglicht DesignCAD das präzise Anpassen von Mustern, einschließlich Skalierung und Winkelausrichtung, sodass Schraffuren optimal an den jeweiligen Darstellungszweck angepasst werden können.

Dateiverwaltung & Austausch

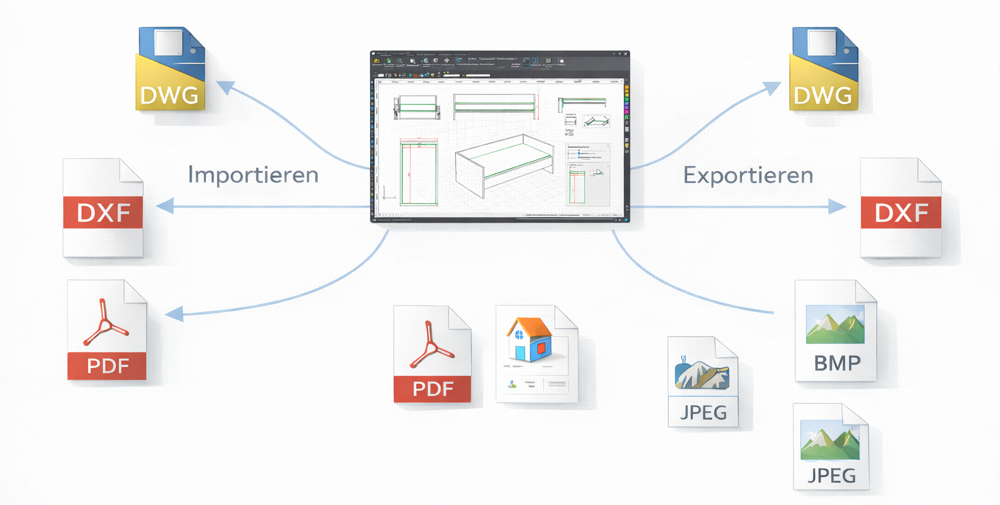

DesignCAD unterstützt eine Vielzahl gängiger Dateiformate und bietet flexible Austauschmöglichkeiten. Neben den Standardformaten DWG und DXF erlaubt die Software auch den Import und Export weiterer Formate wie PDF oder Bitmap-Formate.

Drucken & Plotten

DesignCAD bietet umfangreiche Möglichkeiten für das Drucken und Plotten technischer Zeichnungen. Dazu gehört das maßstabsgerechte Ausgeben von Plänen – etwa im Maßstab 1:10, 1:100 oder anderen gängigen Formaten. Außerdem unterstützt DesignCAD sowohl das Arbeiten im Modellbereich als auch die Nutzung von Papierbereichen (Layouts), um Zeichnungen übersichtlich aufzubereiten. Ergänzend lassen sich individuelle Plot‑Stile und Druckvorlagen erstellen, was eine konsistente und professionelle Ausgabe der Zeichnungen ermöglicht. Optional unterstützt Sie die Zusatzapplikation DC Toolkit Enterprise* (nicht im Lieferumfang enthalten) für das maßstäbliches Zeichnen.

Mess‑ und Analysewerkzeuge

DesignCAD stellt hilfreiche Mess‑ und Analysewerkzeuge zur Verfügung, um Zeichnungen präzise zu überprüfen und auszuwerten. Dazu gehören Funktionen zum Messen von Abständen, Radien, Winkeln und Flächen. Ergänzend bietet DesignCAD 2D praktische Prüffunktionen sowie detaillierte Objektinformationen, die eine genaue Kontrolle und Bewertung aller Elemente innerhalb der Zeichnung ermöglichen.

*DC Toolkit Enterprise ist ein Zusatzprodukt und separat bestellbar.

DesignCAD 2D V32 (2025) besitzt folgenden Erweiterungen und Verbesserungen:

Neues Auswahlwerkzeug

Der Anwender kann nun Objekte auswählen, die von einem Rahmen berührt werden, indem er ein Auswahlrechteck von rechts nach links zieht. Die Auswahl von links nach rechts bleibt unverändert, d. h. nur Objekte, die komplett vom Auswahlrechteck eingeschlossen werden, werden markiert.

Verbesserte Icons (Vektor-Icons)

Vektor-Icons verbessern die visuelle Darstellung von Icons bei höheren Auflösungen.

4K Support

DesignCAD 2D V32 (2025) wurde mit der Unterstützung von 4K-Bildschirmen erweitert, um die Lesbarkeit bei hochauflösenden Bildschirmeinstellungen zu verbessern.

Applikation-Design: Dunkel, mittel oder hell

In DesignCAD 2D V32 (2025) wurden die Designs dunkel, mittel und hell hinzugefügt. Der Anwender kann nun in DesignCAD abhängig von der Tageszeit zwischen verschiedenen UI-Themen (Benutzeroberflächen-Designs) wechseln. Der dunkle Modus reduziert z.B. die Augenbelastung in der Nacht. Alternativ können das helle und mittlere Design am Tag verwendet werden.

Neuer Befehl: Ellipse durch Diagonale

Im Bereich "Kreise" wurde ein neues Werkzeug "Ellipse (diagonal)" hinzugefügt. Jetzt kann eine Ellipse mit Hilfe ihrer beiden Diagonalpunkte erstellt werden. Der erste Punkt entspricht dem Startdiagonalpunkt der Ellipse und der zweite Punkt dem Enddiagonalpunkt.

Neuer Befehl: Polygon (Mittelp./Kante)

Im Bereich "Flächen" wurde das Werkzeug "Polygon (Mittelp./Kante)" hinzugefügt. Jetzt kann der Anwender ein Polygon zeichnen, indem er den ersten Punkt als Mittelpunkt und den zweiten Punkt als Mittelpunkt einer Polygonkante verwendet.

Neuer Befehl: Langloch

Im Bereich "Flächen" wurde ein "Langloch (diagonal)" hinzugefügt. Jetzt kann der Benutzer ein schlitzförmiges Polygon zeichnen, indem er den ersten Punkt als ersten Diagonalpunkt und den zweiten Punkt als dessen zweiten Diagonalpunkt verwendet.

Unterstützung von AutoCAD 2025 DWG/DXF

DesignCAD unterstützt nun den Import/Export von AutoCAD Dateien der Version 2025.

Mindestanforderungen

• Microsoft Windows 11 (64-Bit) oder Windows 10 (64-Bit)
• 4 GB RAM
• 750 MB freier Festplattenspeicher
• Internetverbindung für den Download und/oder Aktivierung
