[gelöst] Schnitt für Gewindebohrung schraffieren
Verfasst: Dienstag 16. März 2021, 10:15
von JoeW
Hallo zusammen,
wie kann ich in einem Schnitt die Fläche von einer Freihandline bis zur Kernbohrung schraffieren?

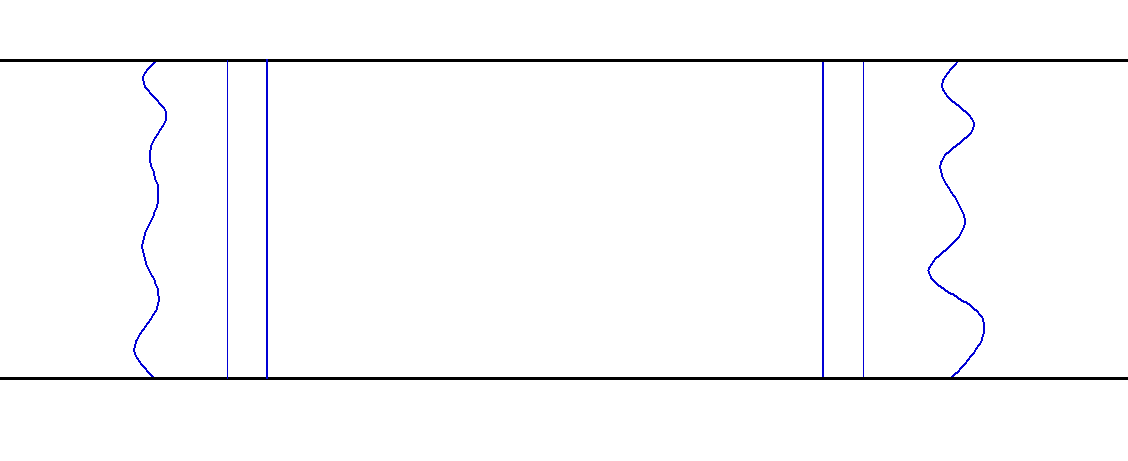

- Schraffur_Schnitt.png (8.51 KiB) 2373 mal betrachtet
Verwendete Version: DesignCAD 2020 64-bit, DC-Toolkit EnterpriseBuild 29.0.0.36
Viele Danke für Eure Antworten
Joachim
Re: Schnitt für Gewindebohrung schraffieren
Verfasst: Mittwoch 17. März 2021, 16:31
von Franjo
Hallö JoeW,
das Schraffiern geht mit dem "definierten Bereich" und wähle als Schraffur ANSI31. Hier kannst du auch den Linienabstand und den Winkel einsstellen. Bei deiner Bohrung sind das 4 Bereiche, also 4 mal den Befehl Schraffur ausführen.
Gruß Franjo
Re: Schnitt für Gewindebohrung schraffieren
Verfasst: Donnerstag 18. März 2021, 09:41
von JoeW
Hallo Franjo,
danke für Deine Antwort! Ich habe das ausprobiert und bekomme folgendes Ergebnis:

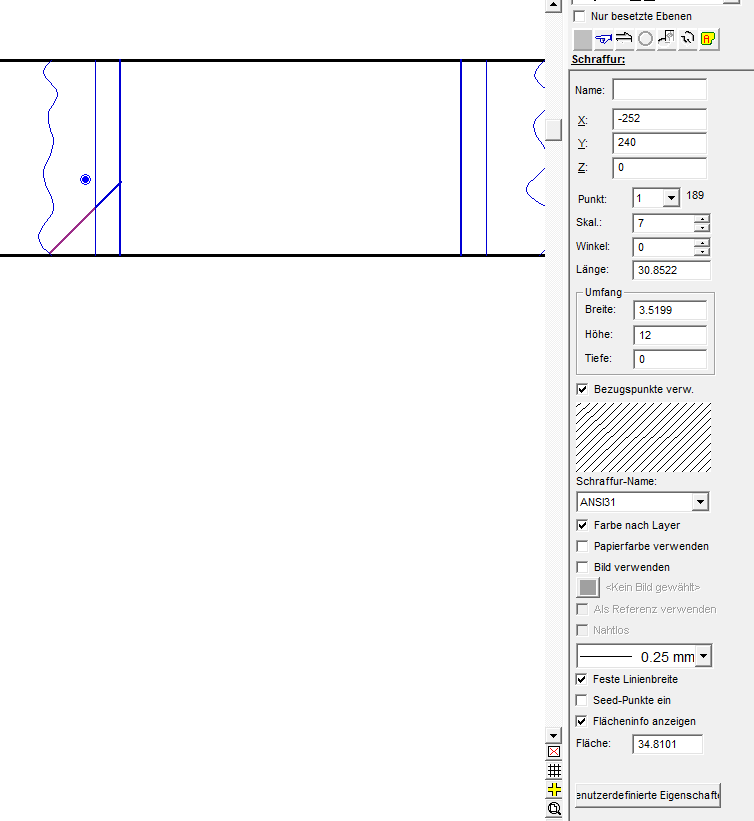

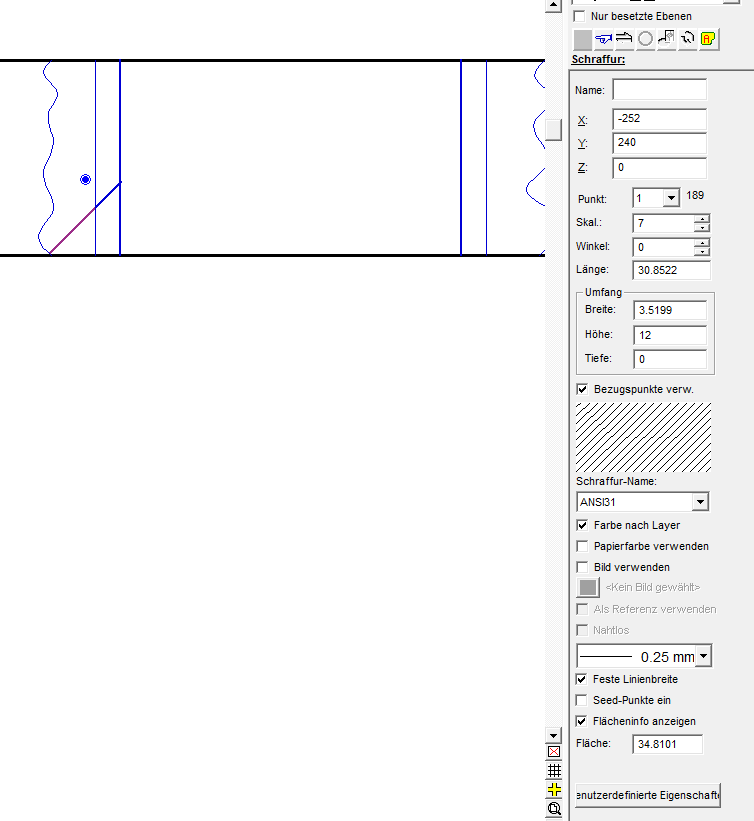

- Schraffur_Schnitt_nur_eine_Linie.png (28.73 KiB) 2360 mal betrachtet
Habe in der Strukturinfo mittels den EInstellungen Punkt oder Skalierung versucht mehr Schraffurlinien anzuzeigen, leider ohne Erfolg. Hast Du eine Idee was ich hier falsch mache?
Danke
Gruß
Joachim
Re: Schnitt für Gewindebohrung schraffieren
Verfasst: Donnerstag 18. März 2021, 17:40
von Franjo
Hallo Joachim,
du hast in der Skalierung den Wert 7 eingestellt, der ist zu hoch. Versuche es mal mit 0,5 dann bekommst du sicher ein bessers Ergebnis.
Gruß Franjo
Re: Schnitt für Gewindebohrung schraffieren
Verfasst: Freitag 19. März 2021, 06:48
von JoeW
Guten Morgen Franjo,
danke für die schnelle Hilfe. Mit dem Wert 0.2 wir die Schraffur jetzt dargestellt.
Gruß
Joachim
