Hallo zusammen, gibt es eine Möglichkeit Flächen anstatt zu schraffieren, mit Farbe zu "füllen" um z.B. mehrere Flächen gegeneinander abzuheben? Vorab schon mal vielen Dank für die Unterstützung. M.f.G. Peter

PS.: DesignCAD 2D 2018 V27

Hallo achtfloh,
Mit Schraffieren warst du schon richtig. Als Schraffurmuster musst Du WIN_SOLID nehmen.
Die Farbe kannst Du vorher einstellen oder sie lässt sich auch nachträglich über die Strukturinfo ändern.
Ich hoffe, dies hilft Dir etwas weiter.
MfG
Hobby 19

Ergänzung: Gegebenenfalls noch den Befehl Markiertes in den Hintergrund (Menü Bearbeiten/Markiertes bearbeiten/Anordnung), falls die Schraffur an den Rändern bei breiten Linien übersteht.

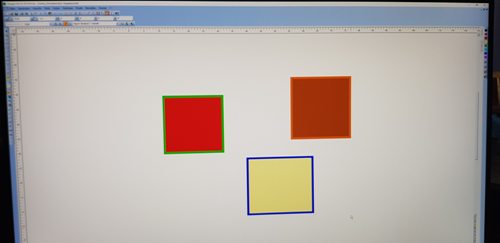

Hallo an beide, danke für die schnelle Antwort. Hobby 19, ich habe es hinbekommen die Flächen "Vollflächig" zu füllen (hat ein bischen gedauert). DcUser, das mit "in den Vordergrund usw." habe ich auch gefunden. Aber kaum ist ein Problem gelöst, taucht ein neues auf. Habe drei Testrechtecke erstellt und mit verschiedenen Vollfarben geflüllt. Leider werden beim Druck diese Farben nicht so dargestellt. Es werden nur unterschiedliche Blautöne gedruckt. Die verschiedenfarbigen Ränder werden richtig gedruckt). Habe mal zwei Fotos beigefügt. Habe schon verschiedene Varianten und Farben probiert, aber kein Erfolg! Ich hoffe auf einen erhellenden Hinweis. M.f.G.

Die Bilder werden nicht angezeigt. Bitte uploaden.

Hallo DcUser, habe die Fotos an meine Nachricht vom Freitag, 20.03.2020 gepackt. Ich hoffe sie sind nun zu sehen. Noch ein Hinweis zu meinem Drucker: (Canon Pixma TS 8250) Aus allen Programmen mit denen ich "arbeite" kann ich ohne Probleme und farbgetreu drucken. Auch Fotos werden naturgetreu ausgedruckt.

Tja - sehr sonderbarer Effekt.

Wir haben den Farbdruck unter der DesignCAD 2D 2018 (und DesignCAD 2D 2019 / DesignCAD 3D MAX 2019/ DesignCAD 3D MAX 2018) getestet.

Scheint alles ok zu sein.
Drucker: Samsung CLX-4195FN

Vielleicht mal die DC-Datei mal zippen und hier uploaden.

Hallo DcUser, was meinst Du mit "DC-Datei"? Würde dir gerne was zusenden, weiß aber leider nicht welche Datei gemeint ist. Anfänger halt! M.f.G. achtfloh

Sorry - hätte ausführlicher schreiben sollen.

Die DesignCAD-Datei (DCD-Datei) - direkt hochladen geht nicht, deshalb vorher zippen.

Zippen:
1. Datei im Windows Explorer markieren und rechte Maustaste drücken.
2. Im Menü "Senden an" und ZIP-komprimierter Ordner anwählen.
3. Die ZIP-Datei dann hier uploaden.

Hey, habe die "Zeichnungsdatei" gezippt und in Dateianhänge hochgeladen. Hoffe ich zumindest!?

Hallo,
ich habe die Zeichnung bei uns gedruckt und die Ausgabe funktionierte einwandfrei. Alle Farben wurden korrekt ausgedruckt.
In Zeichnung haben wir nur einen Unterschied zu unserer Datei ausmachen können Als Schraffur wurden eigene Schraffuren angelegt.
(Kann in der Strukturinfo überprüft werden.)

Hat aber, wie gesagt, trotzdem funktioniert. Wir haben mal unsere Datei zum Ausprobieren upgeloaded.

Ansonsten tippen wir eher auf irgendeine Druckertreiber-Einstellung.

Hallo DcUser, habe die "Farben_Drucktest" bei mir ausgedruckt, alles OK. Dein Hinweis auf die erstellten Schraffuren hat mich veranlaßt die Flächen neu zu füllen (Schraffur: WIN_SOLID, dann neue Farbe ausgewählt). Das hat nun funktioniert. Der Druck war jetzt farblich OK. Wenn ich erneut die erstellten Schraffuren wähle, wird wieder in blautönen gedruck. Hier noch mal DANKE für die Hilfe. Ich befürchte, das ich bei dem einen oder anderen Problem hier noch mal aufschlage. Bis dahin und bleibt gesund!
M.f.G. achtfloh
