Re: Platte verformen

2019-05-13T10:32:22+02:00

Hallo DCUser,
Ich danke für die schnelle Antwort, habe den Quader gelöscht und dafür eine Fläche gezeichnet, den Befehl Fläche verbinden ausgeführt und es hat funktioniert.

Gruß Franjo!

Statistik: Verfasst von Franjo — Montag 13. Mai 2019, 10:32

Re: Platte verformen

2019-05-13T09:32:56+02:00

Befehl Verbinden im Menü Zeichnen verbindet ein Flächenelement mit einem anderen. In diesem Beispiel muss wahrscheinlich der Quader aufgelöst werden, um die richtige Fläche auswählen zu können. Da der Quader ja 6 Flächen hat (bzw. Quader = 2 Flächen und 1 Rasterfläche), kann ich jetzt nicht sagen, welche Fläche verwendet wird. Konkret, man muss die Fläche verwenden, mit der er die 2. Fläche verbinden soll. Entweder eine neue Fläche erstellen (würde ich jetzt empfehlen) und dann verbinden oder den Quader in Flächen auflösen (Befehl Körperdefinition auflösen und Rasterfläche auflösen mit dem Befehl Auflösen).

Statistik: Verfasst von DcUser — Montag 13. Mai 2019, 09:32

Platte verformen

2019-05-12T15:30:32+02:00

Hallo Forum,
ich möchte eine Platte verformen von einer geraden Seite in einen gegenüberliegenden Radius,

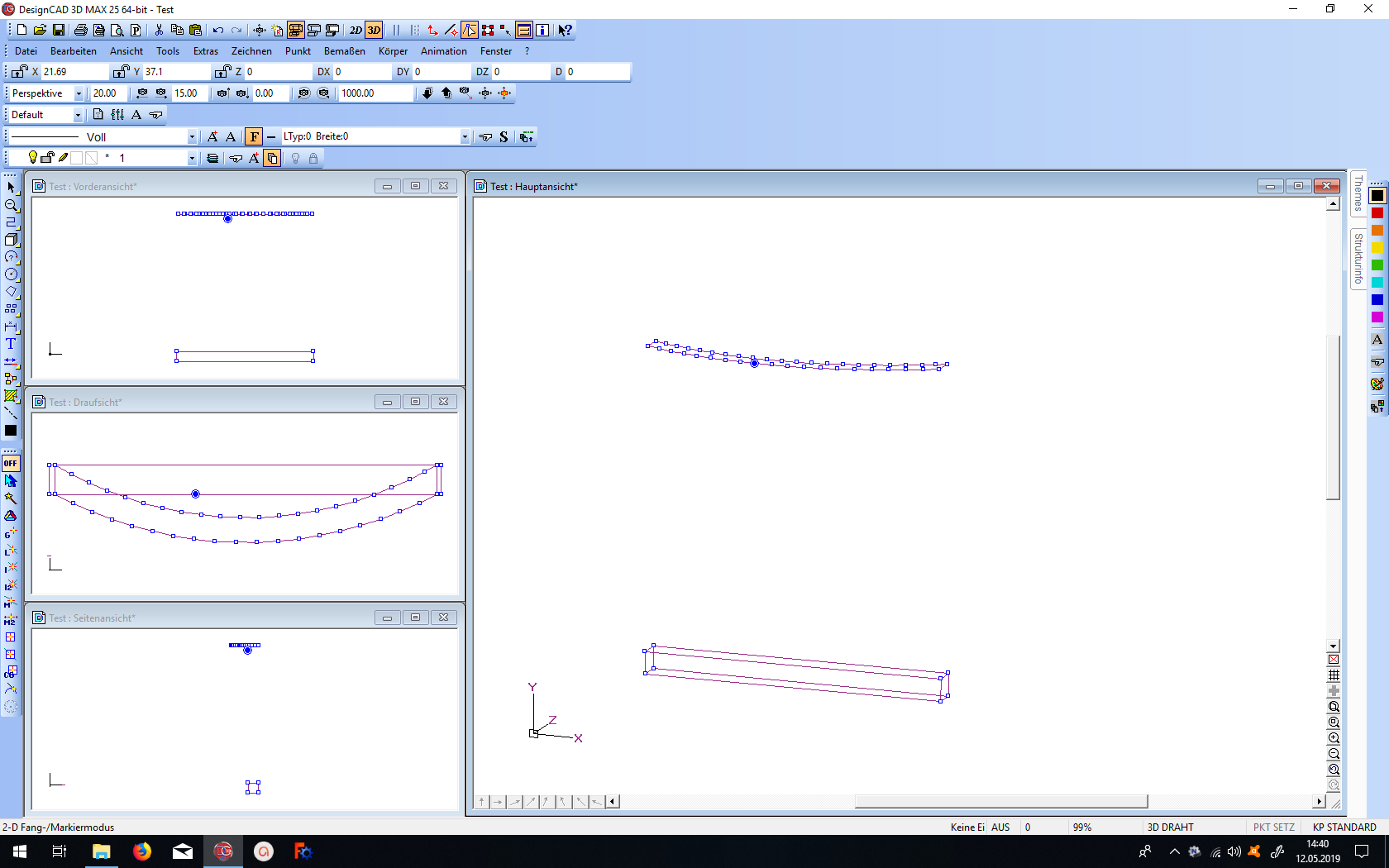

Ausgangaquader und Formfläche sind gezeichnet und der Punktmodus eingeschaltet. Siehe Bild
Für die weitere Operation müßten die Anzahl der Punkte an beiden Objekten angeglichen werden.
Wie kann man das realisieren? Für Hinweise wäre ich sehr dankbar.

Gruß Franjo!

Statistik: Verfasst von Franjo — Sonntag 12. Mai 2019, 15:30
